- Sistema Circulante - Um sistema circulante solar é composto, essencialmente, por um ou mais colectores, um depósito/acumulador solar com dois permutadores térmicos integrados (serpentinas) e uma bomba circuladora. Estes componentes estão interligados entre si através de tubagens.
O fluído solar aquecido é bombeado por uma bomba de circulação de rotação, regulada pela estação solar, para o permutador térmico inferior do depósito/acumulador, transferindo a sua energia em forma de calor para a água acumulada, relativamente mais fria, do circuito de águas quentes sanitárias ou de aquecimento central. Assim, a água potável ou a água do circuito de aquecimento são aquecidas na parte inferior do depósito/acumulador e sobem consequência do diferencial de densidade do fluído. Um regulador de temperatura diferencial acciona a bomba quando a temperatura do colector é superior à temperatura no acumulador.
Quando não há radiação suficiente para as necessidades do utilizador existe uma possibilidade de apoio a este sistema. A água é, então, é aquecida através do permutador térmico (serpentina) superior do depósito/acumulador por meio de uma caldeira, seja a gás, gasóleo, biomassa ou qualquer tipo de fonte de calor. Ou directamente através de uma resistência eléctrica acoplada ao depósito.
Este sistema pode ainda ser apoiado por energia geotérmica através de um EMS (Sistema de Gestão de Energia). Se, durante largos períodos de elevada exposição solar, não for consumida nenhuma água, e tiver sido atingida uma temperatura máxima de cerca de 85 °C, o sistema desliga-se automaticamente.
Em baixo apresenta-se uma pequena tabela com o número de painéis solares necessários para cada família e a respectiva capacidade litrica do depósito.
Vantagens
- Soluções esteticamente agradáveis dependendo da orientação do telhado, alta eficiência, retorno financeiro relativamente rápido;
Desvantagens
- Investimento elevado, necessita de uma casa de máquinas para instalação do depósito/acumulador;
Utilização
Águas Quentes Sanitárias, Aquecimento Central e Aquecimento de Piscinas.
- Sistema Termossifão - O sistema Termossifão é um sistema solar para aquecimento das águas sanitárias através de um sistema de gravidade, ou seja, sistema que utiliza a capacidade que dos fluídos térmicos aquecidos têm em subir devido à sua menor densidade. O sistema é constituído por um colector plano com absorsor e no topo um depósito bem isolado e com protecção anti-corrosiva.
Para que se possam garantir águas quentes quando a radiação solar é baixa ou mesmo inexistente, o sistema é equipado com uma resistência eléctrica.
Vantagens
- Fácil instalação e investimento baixo;
Desvantagens
- Pouco estético, baixo rendimento devido à baixa estratificação térmica no interior do depósito horizontalmente instalado, perdas térmicas consequência da instalação do depósito no exterior;
Utilização
- Águas Quentes Sanitárias.

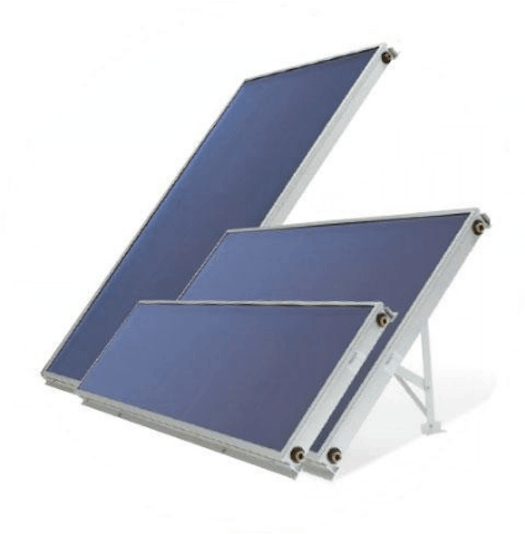

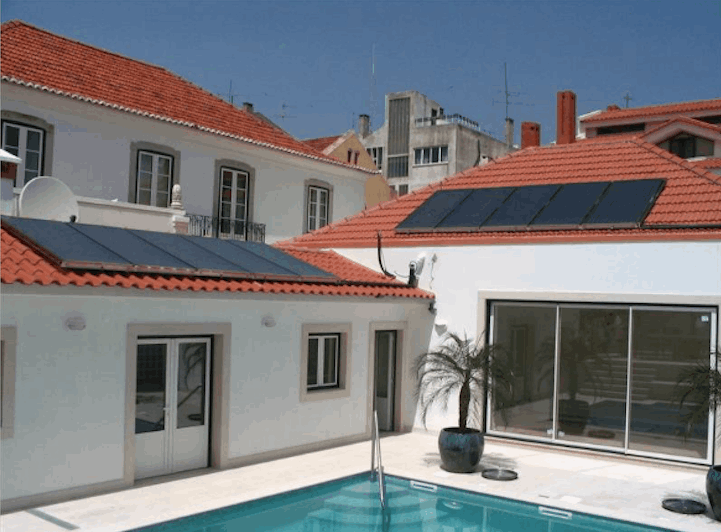

Painéis solares.

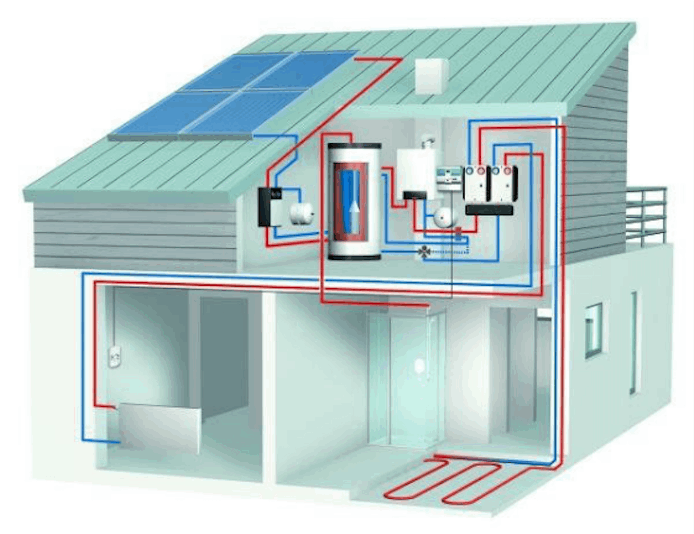

Aquecimento Central por cão radiante, sistema solar para àguas quentes e aquecimento com apoio de caldeira mural de condensação a gás. Fonte: http://buderus.de

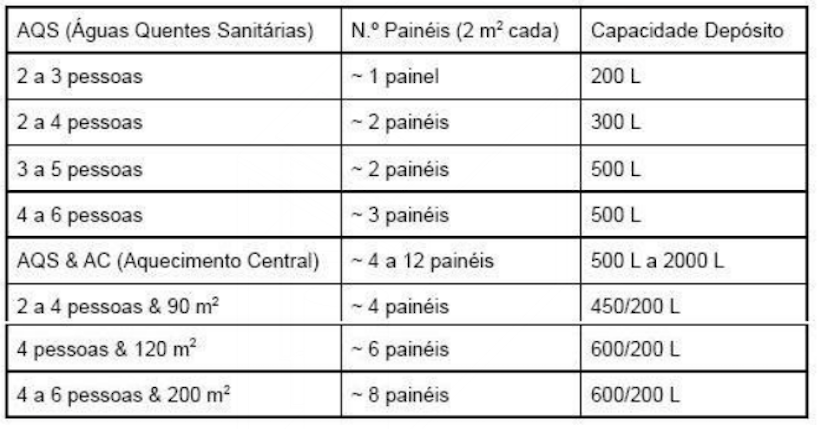

Tabela com o número de panéis solares necessários para cada família e respectiva capacidade lítrica do depósito.

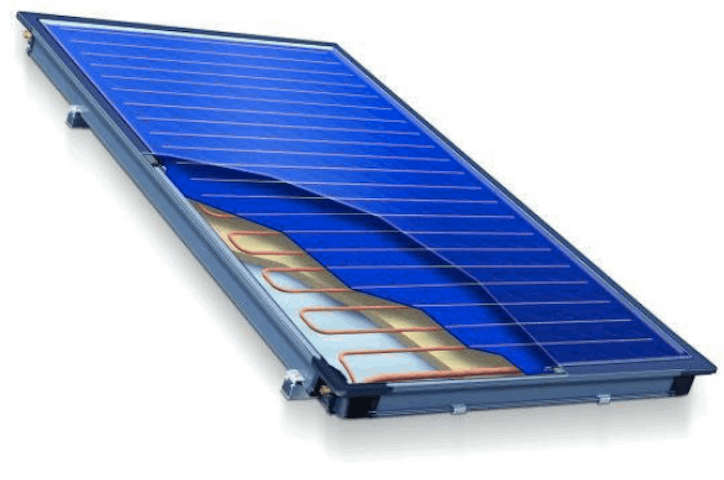

Painéis solares. Fonte: http://buderus.de

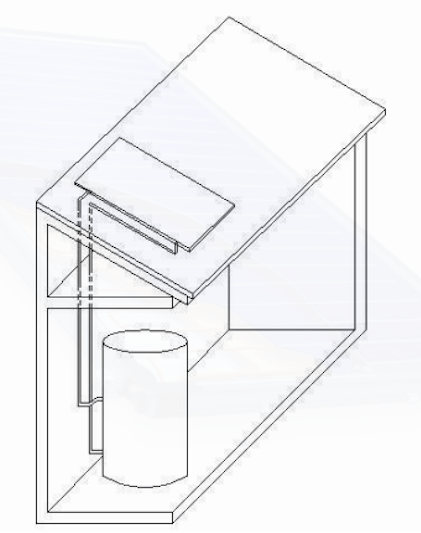

Sistema Circulante.
Painéis solares. Fonte: http://www.immosolar.info

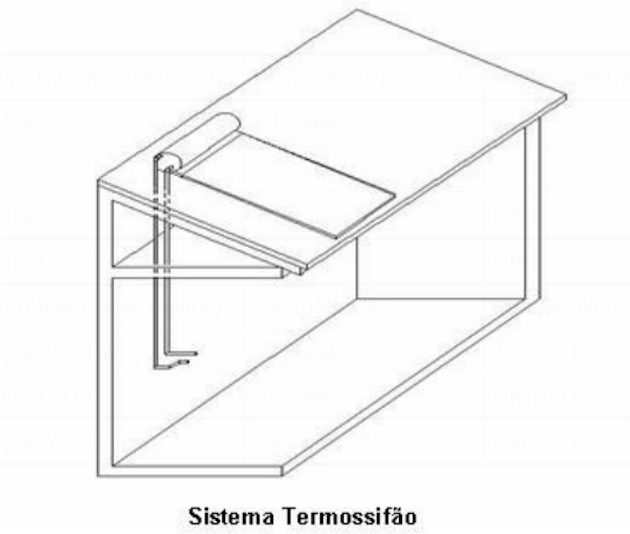

Sistema Termossifão.
